壓縮垃圾車介紹及性能特點：
**技術：采用國內**技術高強度的U形整體成型桁槽，作為垃圾推板的活動導軌，受壓能力強，抗變形能力好。?
污水分離：采用導流式污水收集裝置，可將填料器與垃圾箱體之間因密封膠條失效而滲漏的污水引流**專用污水收集箱中，有效防止因污水泄漏而造成的二次污染。??
容積更大：垃圾箱體采用弧形設計，美觀，結構性能強，有效容積大。?
高強度鋼板：垃圾箱等主要部件采用上海寶鋼產B480GNQR高強度耐候鋼板制作，整體結構性能突出，抗沖擊性能強。?
液壓密封：填裝器與箱體結合部結構合理，采用液壓鎖緊全密封技術，密封性能好。?
二級自鎖：填料器具有舉升油缸自鎖功能，同時配合安全棒進行二級保護、安全可靠。?
緊急制動：具有全車緊急制動按鈕。?
多重操作：可選裝240L（單桶、雙桶）或360L、660L標準桶提升翻轉機構，也可選裝掛桶、落地式翻斗、擺臂斗機構。具備自動、手動雙套操縱方式，能在駕駛室、車廂中部、車廂后部等多位**垃圾車作業，方便高效。?
車型基本參數表
公告型號 | CL5121ZYSBEV純電動壓縮式垃圾車 | 外形尺寸 | 7860×2350×2960(mm) | ||
底盤型號 | BYD112014EBEVD | 上裝容積 | 8方 | ||
總質量 | 11800KG | 上裝電動機額定功率 | 30KW | ||
整備質量 | 8480KG | 上裝每小時消耗電量 | 20KWH | ||
軸距 | 3850MM | 建議充電樁功率 | 120KW | ||
輪胎 | 245/70R19.5 | 充電時間（建議功率下） | 約1.5小時 | ||
軸數 | 2 | 底盤滿載續航里程 | 230KM(工況法) | ||
底盤電機**功率 | 160 KW | 電池類別 | 磷酸鐵鋰蓄電池 | ||
電池組額定電壓 | 515 | 電池品牌 | 比亞迪 | ||
電池電量 | 177 KWH | 燃料種類 | 純電動 | ||
產品簡述
比亞迪純電動壓縮垃圾車是在比亞迪純電動二類底盤的基礎上，加裝垃圾箱、垃圾填充器、液壓系統，由機械、液壓（氣路）、電器三部分合為一體的專用垃圾處理、轉運作業車。
工作原理：整車為全密封型，自行壓縮、自行傾倒、壓縮過程中的污水全部進入污水箱，徹底的解決了垃圾運輸過程中的二次污染，具有壓力大、密封性好、操作方便。安全等優點。
使用場景
該產品適用于城市主干道、公路、小區、工廠、垃圾轉運**等場地的垃圾處理、轉運工作。
產品性能特點
（1） 弧形箱體，大大增加箱體容積，增加整車美觀程度。
（2） 永磁同步電機直接取力，專車專配，**匹配，無取力器，比柴油車更節省步驟、故障率更低。
（3） 油泵采用國內知名品牌海普瑞斯液油泵，加裝壓實閥，增加壓縮密度、提高裝載量。裝載量相當于同噸級排非壓縮垃圾的兩倍半。
（4） 油箱加大，容積增大，防止液壓油高溫，所有液壓油必須通過液壓油過濾機加入油箱，從而過濾液壓油內的雜質，減少故障率，有效的防止配件損壞，多路閥采用中外合資品牌，海普瑞斯多路閥，海普瑞斯油缸匹配使用，故障率低，CAN 總線**方式；接線少，故障率低，自動顯示故障碼，方便維護維修。
（5） 作業自動化：采用光電開關加時間雙系統**，帶一鍵卸料，帶無線遙控裝置，全部填裝排卸作業中只需司機一人操作，可設定全自動和半自動 2 種操作模式，不僅減輕環衛工人的勞動強度， 而且大大改善了工作環境。
（6） 作業系統具有電腦**和手動操縱雙重功能，大大地保障和提高車輛的使用率。

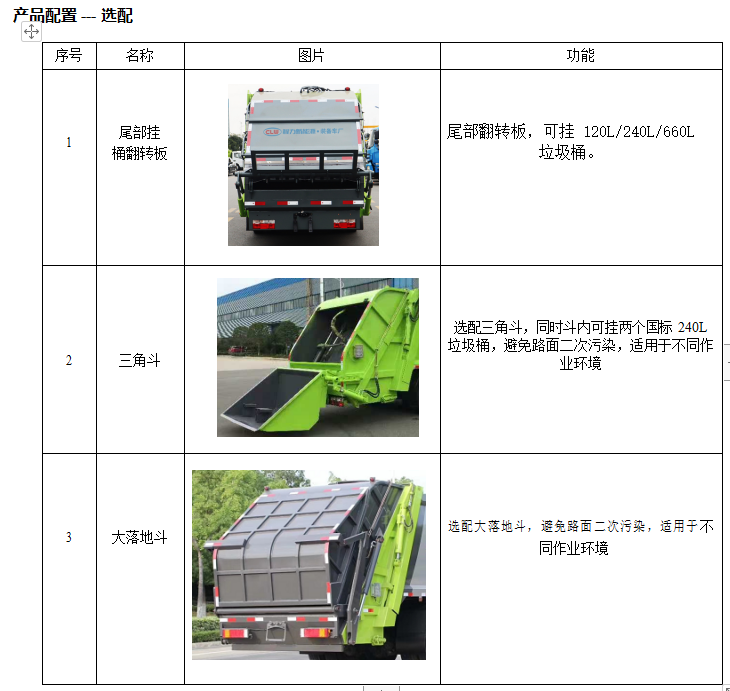

（7） 翻轉機構：可選裝配置帶垃圾筒（或斗）的翻轉機構。
產品優勢
（1） 由于壓縮式垃圾車上裝結構復雜，自質量較大，降低壓縮式垃圾車自質量，提高其載荷利用率，將降低車輛運營成本。因此采用高強度材料，以降低上裝自質量;擋泥板、裝飾件、蓋板等**件可采用密度較小的注塑件，采用集成化程度較高的零部件，以減少空間占用和自質量，同時有利于改善液壓系統的工作性能。
（2） 專人試車；模擬各種復雜工作環境，所有壓縮發車前實物測試。
（3） 售后保障；非客戶人為損壞，任何故障無條件售后，客戶零費用解決。
注意事項：
1、 作業時應避免無關人員靠近車輛，特別是車輛后部。
2、 垃圾應均勻放入填料斗中，不要集中在一側，使車輛**偏移，或者在填料口斗口沿垃圾堆放過高，影響壓填垃圾和垃圾在垃圾箱內均勻分配。
3、 壓填作業時應注意觀察，發現有大塊不能壓縮的其他垃圾（非生活垃圾）須及時停止作業，清除后再繼續作業，避免損壞車輛的工作裝置，嚴禁壓縮建筑垃圾，
4、 卸料作業舉升、落下填充器時要確認周?chē)陌踩?，慎重地進行操作，切勿在斜坡上舉升填裝器， 否則易**后移造成翻車事故。
5、 填充器在沒有落下且鎖止前，不得進入正常行駛。
底盤
底盤采用比亞迪純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：
(1) 動力電池布置方式采用側掛布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2) 駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；
(3) 整車輕量化設計，**總質量為11800kg；
(4) 搭載177kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；
(5) 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。另外，比亞迪專用車上裝直接省去取力口，直接用電機帶動。
（6） 零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。
（7） 底盤承載能力強：后雙胎、軸距多樣化 **爬坡度超20%，適合各種路況作業
（8） 上裝取電范圍廣，適合各類環衛車改裝
（9） 轎車化內飾及舒適性設置，電子化操控
（10） 安全可靠：配置比亞迪國內高端電池品牌
（11） 增配置：電源總開關，電池加熱系統
（12） 整車配置電量大，長時間作業無憂慮
產品主要技術參數
底盤基本參數表
總質量 | 11800 | 軸距 | 3850 | |
整車電量（kWh） | 177.74 | 電機**功率 | 160 | |
整車電壓平臺（V） | 515 | 電機型號 | TZ365XSC07 | |
**車速（km/h） | 95 | **爬坡度 | 30% | |
接近角/離去角（°） | 19/11 | **小轉彎半徑 | 7 | |
**小離地間隙 | 160 | 上裝配電功率 | 60 | |
前后橋承載 | 3.5/7.5 | 充電時間 | 2h | |
續駛里程（工況法km） | 230 | 輪胎規格 | 245/70 R19.5 | |
驅動電機 | 直驅電機 | 轉向系統 | EHPS(電動液壓助力) | |
充電型式 | DC100kw | 方向盤 | 無按鍵四幅方向盤 | |
電池型式 | 磷酸鐵鋰電池 | 轉向管柱 | 四向可調 | |
駐車型式 | 氣動手剎 | 制動型式 | 氣壓 | |
駕駛室型式 | 平頭平頂單排 | 制動器 | 前后鼓式 | |
駕駛室翻轉型式 | 手動 | 輪胎 | 無內胎子午線輪胎 | |
駕駛室懸置 | 橡膠懸置 | 車窗 | 手動 | |
l 底盤承載能力強：后雙胎、軸距多樣化 **爬坡度超20%，適合各種路況作業 l 上裝取電范圍廣，適合各類環衛車改裝 整車配置電量大，長時間作業無憂慮 l 轎車化內飾及舒適性設置，電子化操控 安全可靠：配置比亞迪國內高端電池品牌 l 增配置：電源總開關，電池加熱系統 | ||||
整車專用參數表
箱體參數 | 箱體厚度 /涂層 | 4.5mm/（罐體內部做防銹涂層） | |||||||||
箱體容積 | 8m3 | ||||||||||
罐體材質 | Q235碳鋼 | ||||||||||
上裝電機 | 類型 | 永磁同步電機 | |||||||||
冷卻方式 | 水冷 | ||||||||||
專用參數 | 操作方式 | 遙控、手動、電動 | |||||||||
驅動方式 | 永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。 | ||||||||||
液壓油缸 | 型式 | 焊接式液壓油缸 | |||||||||
品牌 | 海普瑞斯 | ||||||||||
氣控閥 | 漢晟 | ||||||||||
液壓閥組 | 中梅/海普瑞斯 | ||||||||||
上裝**系統 | 百兆富 | ||||||||||
填充器 | CL-XLY | ||||||||||
整車技術參數 | |||||||||||
產品** | 程力牌 | 公告批次 | 339 | ||||||||
產品名稱 | 純電動壓縮式垃圾車 | 產品型號 | CL5121ZYSBEV | ||||||||
總質量(Kg) | 11800 | 整備質量(Kg) | 8480 | ||||||||
額定載質量(Kg) | 3125 | 外形尺寸 | 7860x2350x2960 | ||||||||
接近角/離去角(°) | 19/9 | 前懸/后懸 | 1205/2325 | ||||||||
軸荷(Kg) | 3650/8150 | **車速(Km/h) | 95 | ||||||||
備注 | 1.該車用于生活垃圾收集清運,主要專用裝置主要有箱體、壓縮裝置等;2.該裝置可選裝后工作裝置;3.選裝鋁制輪輞,輪眉,該車型可選裝ETC;4.側防護采用螺栓連接,側防護材料為Q23**,后防護由專用裝置代替,下邊緣離地高:500mm;5.動力蓄電池種類:磷酸鐵鋰蓄電池,生產企業:深圳市比亞迪鋰電池有限公司(單體),汕尾比亞迪汽車有限公司(總成);6.驅動電機類型:永磁同步電機,額定功率95kW,峰值功率160kW,生產企業:精進電動科技股份有限公司;7.ABS系統生產企業:廣州瑞立科密汽車電子股份有限公司,ABS系統型號:CM4XL-4S/4M | ||||||||||
底盤技術參數 | |||||||||||
底盤型號 | BYD112014EBEVD | 底盤品牌 | 比亞迪牌 | ||||||||
生產企業 | 比亞迪汽車工業有限公司 | 生產地址 | 深圳市坪山新區坪山橫坪公路3001號,湖南省長沙市雨花區環保東路88號,廣西壯族自治區桂林永?？h蘇橋鎮蘇橋園1期A區13號 | ||||||||
軸數 | 2 | 輪胎數 | 6 | ||||||||
軸距 | 3850 | ||||||||||
輪胎規格 | 245/70R19.5 | ||||||||||
鋼板彈簧片數 | 4/7,4/4+3 | ||||||||||
前輪距 | 1840 | 后輪距 | 1800 | ||||||||
燃料種類 | 純電動 | 排放依據標準 | |||||||||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) | ||||||||
TZ365XSC07 | 精進電動科技股份有限公司 | - | 160 | ||||||||
產品主要結構

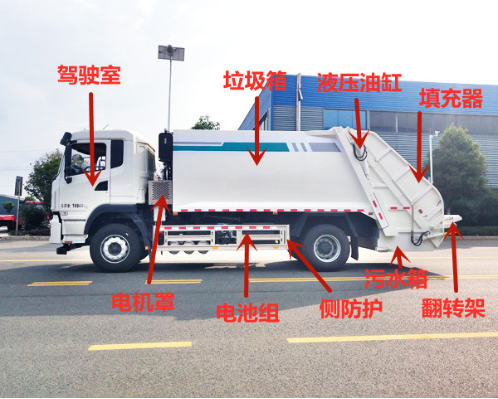

4.1、整車基本結構分解

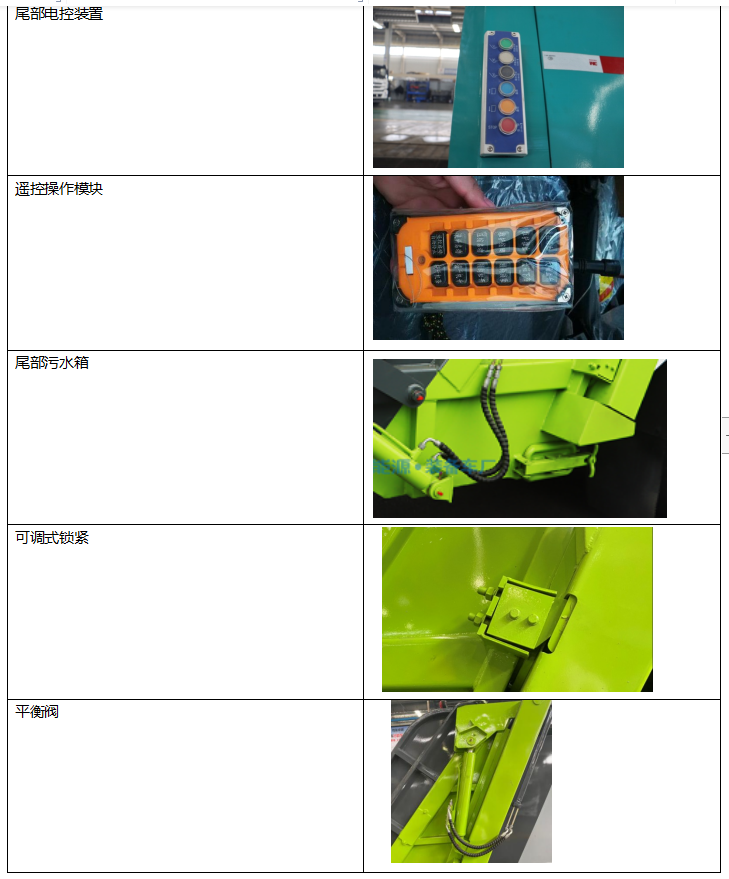

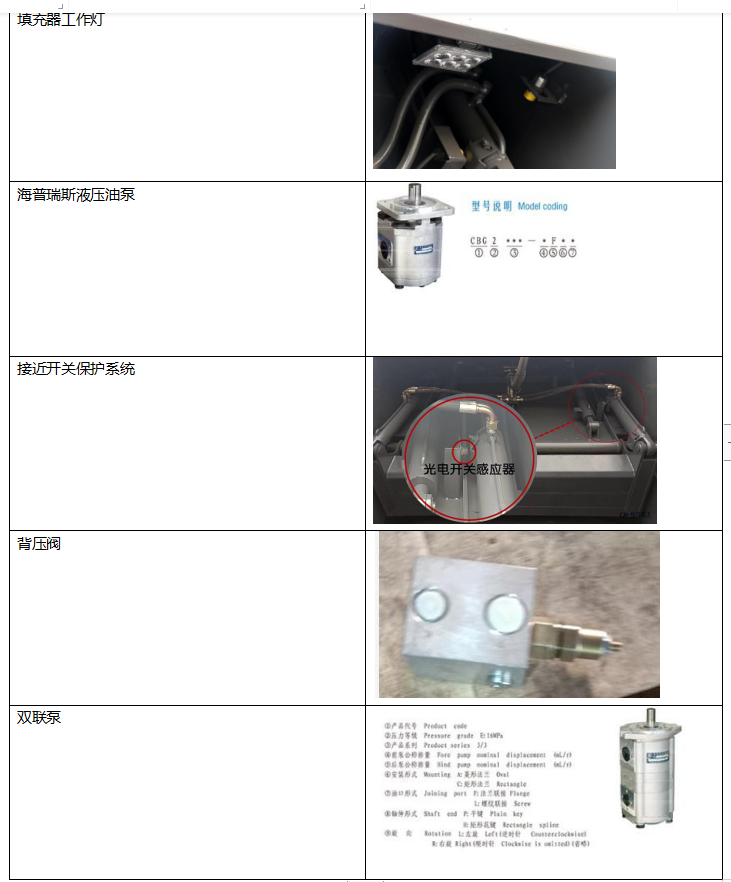

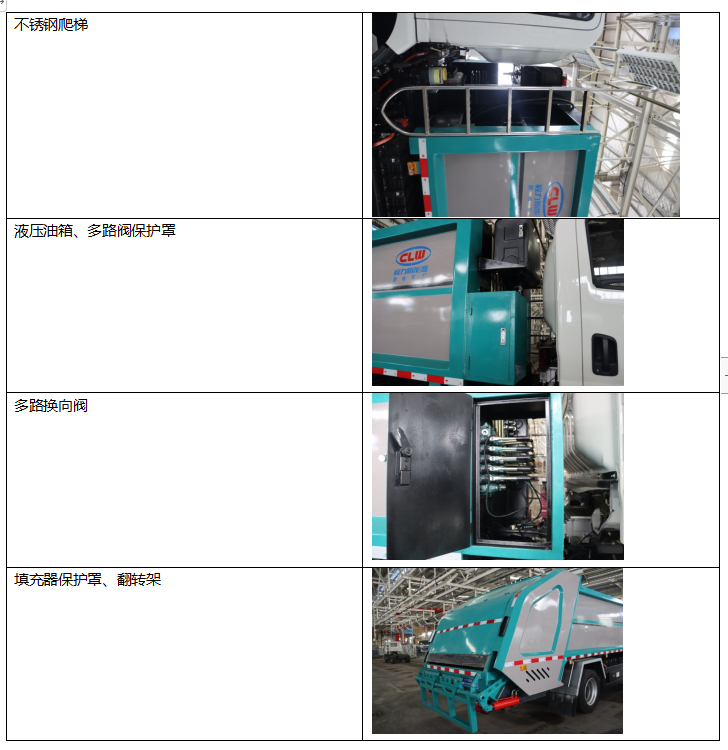

4.2、整車基本配件圖解
