新能源汽車包括純電動汽車、增程式電動汽車、混合動力汽車、燃料電池電動汽車、氫發動機汽車等。本產品為純電動汽車

新能源純電動汽車簡介：

純電動汽車(Blade Electric Vehicles，BEV)是一種采用單一蓄電池作為儲能動力源的汽車，它利用蓄電池作為儲能動力源，通過電池向電動機提供電能，驅動電動機運轉，從而推動汽車行駛。純電動汽車的可充電電池主要有鉛酸電池、鎳鎘電池、鎳氫電池和鋰離子電池等，這些電池可以提供純電動汽車動力。同時，純電動汽車也通過電池來儲存電能，驅動電機運轉，讓車輛正常行駛。

純電動專用車優點：

(1) 零排放。純電動汽車使用電能，在行駛中無廢氣排出，不污染環境。

(2) 能源利用率高。有研究表明，同樣的原油經過粗煉， 送**電廠發電，經充入電池，再由電池驅動汽車， 其能量利用效率比經過精煉變?yōu)槠停俳?jīng)汽油機驅動汽車的要高。

(3) 結構簡單。因使用單一的電能源，省去了油箱、發動機、變速器、冷卻系統和排氣系統，相比傳統汽車的內燃汽油發動機動力系統，其結構大為簡化。

(4) 噪聲小。在行駛過程中振動及噪聲小，車廂內外十 分安靜。

(5) 原料廣。使用的電力可以從多種一次能源獲得，如煤、核能、水力等，解除了人們對石油資源日見枯竭的擔心。

(6) 移峰填谷。對于發電企業和電力公司來說，電動汽車的電池可在夜間利用電網的廉價"谷電"進行充電，可以 平抑電網的峰谷差，使發電設備日夜都能充分利用，從而大大提高經濟效益。

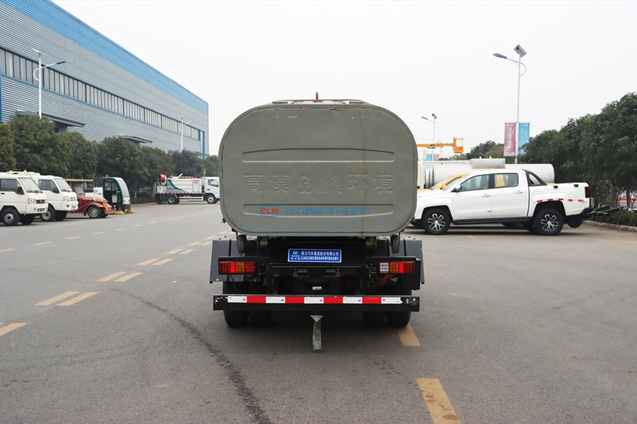

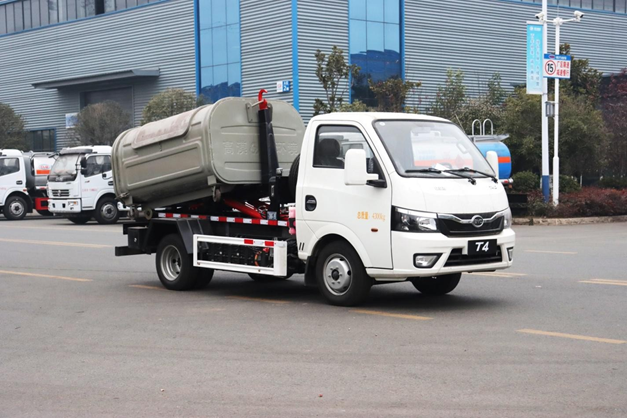

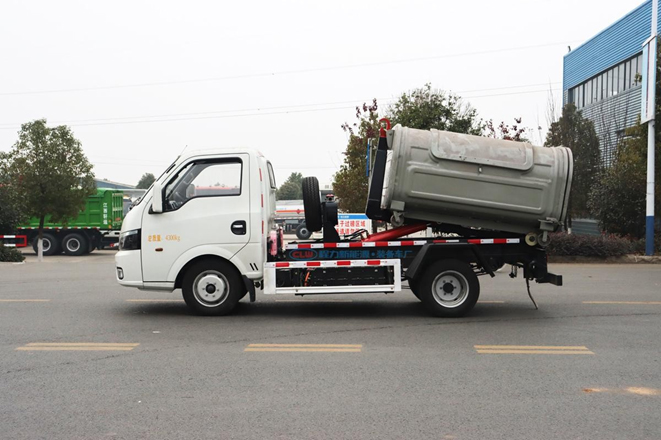

CL5042ZXXBEV 純電動車廂可卸式垃圾車

特點及主要功能簡介

1.    整車由磷酸鐵鋰電池做為驅動能源，由永磁電機將電池能源轉化為動能，具有轉換效率高，達到節能減排，符合當下**提出對環境治理的理念，高環保要求，零排放，具有一次投入，后期維護使用成本及低。

2.    本拉臂式垃圾車由程力新能源公司自主研發，大大提高了工作效率，使用場景更廣，使用壽命更長。

3.    低噪聲，本車是電機傳動，大大降低噪聲污染。

1          產品簡述

1.1    產品簡述

純電動車廂可卸式垃圾車是在純電動二類底盤的基礎上，加裝垃圾箱勾臂、液壓系統，由機械、液壓

（氣路）、電器三部分合為一體的專用垃圾轉運車。

工作原理：采用電機帶動液壓油泵，液壓閥**液壓油缸，效率高，噪音小，操作方便。

1.1    使用場景

該產品適用于城市主干道、公路、廣場、鄉村等場地進行垃圾轉運，也可用于建筑垃圾轉運作業。

2          產品性能特點

2.1    底盤

底盤采用比亞迪純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：

(1)                       動力電池布置方式采用側掛布置，采用窄托架裝配，適應各類專用上裝改裝需求；

(2)                       駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、

儲物盒等 10 余處儲物空間，帶來舒適駕乘體驗；

(3)                       整車輕量化設計，**總質量為 4300kg；

(4)                       搭載 63kWh 大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；

(5)                       配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。另外，比亞迪底盤都是直接電機帶動，沒有取力口，節省操作步驟。

2.2    整車性能特點

(1)                       采用知名品牌液壓油缸、**器，質量穩定可靠，底盤電機直接帶動。

(2)                       駕駛室智能操作，自動**，操作方便靈活；

(3)                       可匹配市場上通用的同等大小垃圾箱，方便用戶即買即用。

(4)                       零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。

3          產品主要技術參數

3.1 、 整車基本參數表

公告型號	CL5042ZXXBEV 型純電動車廂 可卸式垃圾車	外形尺寸
底盤型號	BYD10411N7BEVD5	上裝容積	2.5 方
總質量	4300KG	上裝電動機額定功率	5.5KW
整備質量	2440KG	上裝每小時消耗電量	3KWH
軸距	2700MM	建議充電樁功率	120KW
輪胎	185R15LT	充電時間（建議功率下）	約 1.15 小時
軸數	2
底盤電機**功率	80 KW
電池組額定電壓	289.8V
電池電量	63KWH
底盤滿載續航里程	280 KM
電池類別	磷酸鐵鋰蓄電池
電池品牌	比亞迪
燃料種類	純電動
環保
免征

3.2 、底盤參數表

總質量	4300		軸距	2700
整車電量	63.75		電機**功率	80
整車電壓平臺（V）	289.8		電機型號	TZ180XSE

**車速（km/h）	90		**爬坡度	20%
接近角/離去角（°）	19/17		**小轉彎半徑	6
**小離地間隙	155		上裝配電功率	13
前后橋承載	前橋 1.5T,后橋 2.8T		充電時間	1.15
續駛里程（工況法 km）	280		輪胎規格	185R15LT
驅動電機	同軸橋		轉向系統	EHPS(電動液壓助力)
充電型式	DC55kw		方向盤	無按鍵四幅方向盤
電池型式	磷酸鐵鋰電池		轉向管柱	兩向可調
駐車型式	機械手剎		制動型式	液壓
駕駛室型式	短頭單排		制動器	前盤后鼓
駕駛室翻轉型式	不可翻轉		輪胎	無內胎子午線輪胎
駕駛室懸置	橡膠懸置		車窗	電動

3.3 、專用參數表

箱體	可匹配箱體規格		2.5-3（m3）
上裝 電機	類型		永磁同步電機
	冷卻方式		水冷
專用參數	驅動方式		永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。
	液壓油缸	型式	焊接式液壓油缸
		品牌	海普瑞斯
	氣控閥	品牌	漢晟
	液壓閥組	品牌	海普瑞斯/中梅
	拉臂勾		CL-XLY-LB03

整車技術參數
產品**	程力牌	公告批次	344
產品名稱	純電動車廂可卸式垃圾車	產品型號	CL5042ZXXBEV
總質量(Kg)	4300	罐體容積(m3)
額定載質量(Kg)	1730	外形尺寸	5170,4970x1920x2040
整備質量(Kg)	2440	貨廂尺寸	xx
額定載客(人)		準拖掛車總質量(Kg)
接近角/離去角(°)	19/17	前懸/后懸	1180/1290,1180/1090
軸荷(Kg)	1450/2850	**車速(Km/h)	90
備注	ABS 型號:CM4YL;ABS 生產企業:廣州瑞立科密汽車電子股份有限公司;儲能裝置種類:磷酸鐵鋰蓄電池;儲能裝置生產企業:深圳市比亞迪鋰電池有限公司(單體),汕尾比亞迪汽車有限公司(總成);側,后防護裝置材料為 Q235 A,與車輛均采用螺栓連接;后防護斷面尺寸:120×60,離地高度 375mm;專用功能及裝置描述:專用裝置:拉臂機構,主要用于城鎮環衛垃圾的運輸,其他說明:驅動電機類型:永磁同步電動機,額定功率 50kW,峰值功率 80k W,生產企業:長沙市比亞迪汽車有限公司;選裝 ETC 裝置;長度/后懸對應關系:5170/1290,4970/1090,選裝閥蓋
底盤技術參數
底盤型號	BYD10411N7BEVD5	底盤品牌	比亞迪牌
生產企業	比亞迪汽車工業有限公司	生產地址	深圳市坪山新區坪山橫坪公路 3001 號,湖 南省長沙市雨花區環保東路 88 號,廣西壯族自治區桂林永福縣蘇橋鎮蘇橋園 1 期 A 區 13 號
軸數	2	輪胎數	6
軸距	2700
輪胎規格	185R15LT
鋼板彈簧片數	3/3,3/4+2,3/6,3/4,3/5
前輪距	1375	后輪距	1310
燃料種類	純電動	排放依據標準
發動機型號	發動機生產企業	排量	功率(Kw)
TZ180XSE	長沙市比亞迪汽車有限公司	-	80

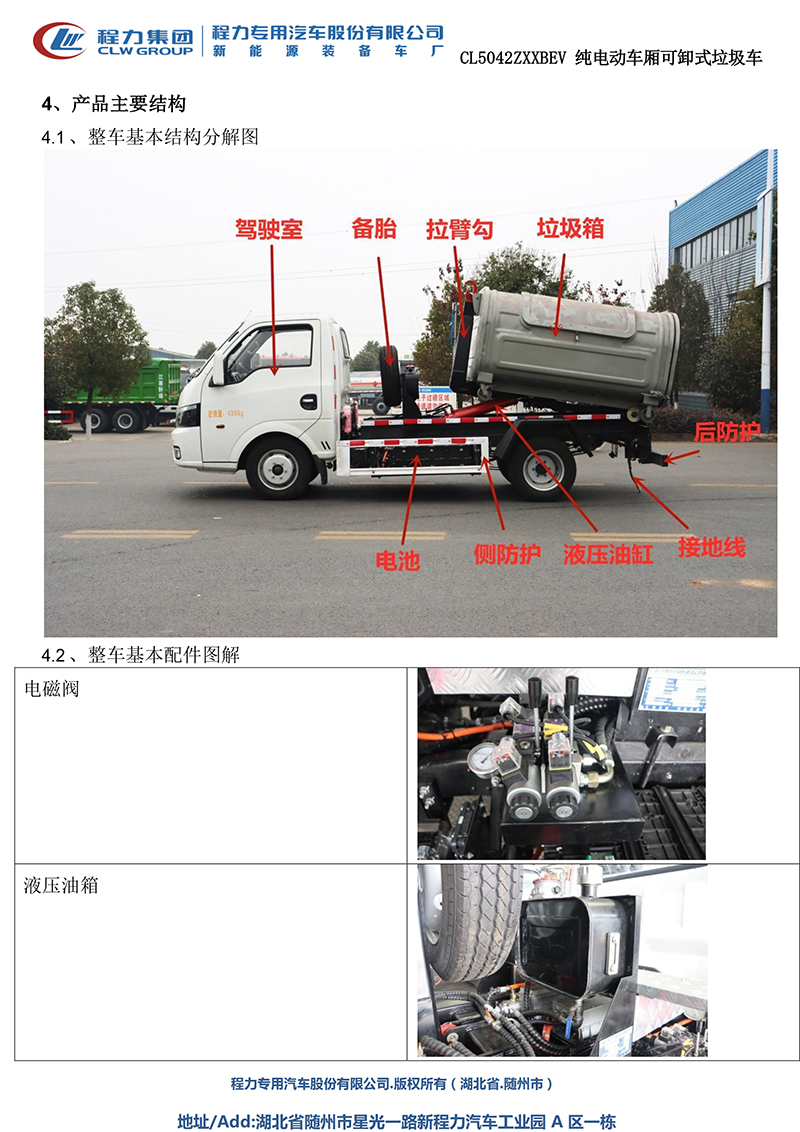

4、產品主要結構

4.1 、整車基本結構分解圖

•
•
•
•
•
•

•
•
•
•
•
•
